電感元件的型號一般由下列四部分組成:

第一部分:主稱，用字母表示.其中 L 代表電感線圈， ZL 代表阻流圈。

第二部分:特征，用字母表示，其中G 代表高頻。第三部分:型式，用字母表示，其中 X 代表小型。第四部分:區別代號，用數字或字母表示。

例如: LGX 型為小型高頻電感線圈。

應指出的是，目前固定電感線圈的型號命名方法各生產廠有所不同，尚無統一的標準。

電感量標示及符號

1.直標法:

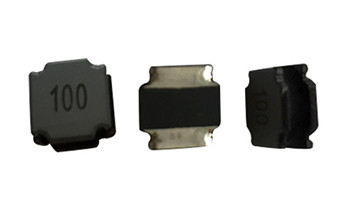

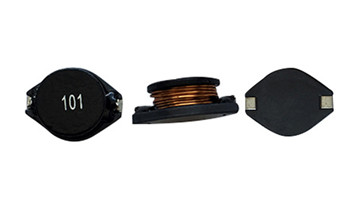

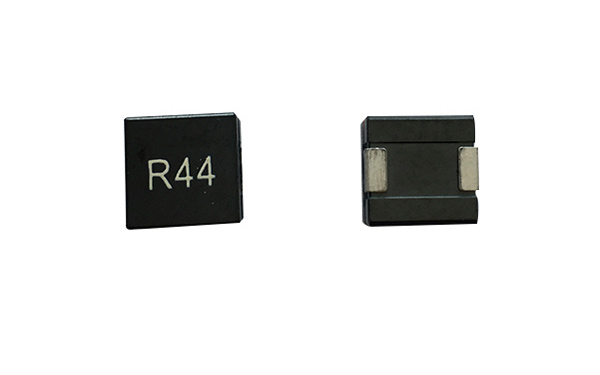

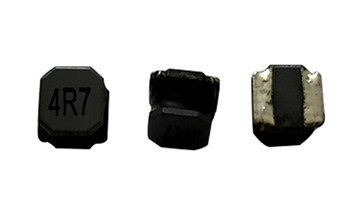

在電感線圈的外殼上直接用數字和文字標出電感線圈的電感量,允許誤差及最大工作電流等主要參數.

2.色標法：同電阻標法.單位為 μH

3、電感符號

電感的結構特點

(一)電感器的結構與特點電感器一般由骨架、繞組、屏蔽罩、封裝材料、磁心或鐵心等組成。

1.骨架 骨架泛指繞制線圈的支架。一些體積較大的固定式電感器或可調式電感器(如振蕩線圈、阻流圈等)，大多數是將漆包線(或紗包線)環繞在骨架上，再將磁心或銅心、鐵心等裝入骨架的內腔，以提高其電感量。骨架通常是采用塑料、膠木、陶瓷制成，根據實際需要可以制成不同的形狀。小型電感器(例如色碼電感器)一般不使用骨架，而是直接將漆包線繞在磁心上。空心電感器(也稱脫胎線圈或空心線圈，多用于高頻電路中)不用磁心、骨架和屏蔽罩等，而是先在模具上繞好后再脫去模具，并將線圈 各圈之間拉開一定距離。

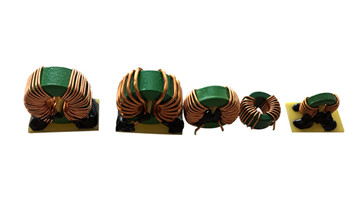

2.繞組 繞組是指具有規定功能的一組線圈，它是電感器的基本組成部分。 繞組有單層和多層之分。單層繞組又有密繞(繞制時導線一圈挨一圈)和間繞(繞制時每圈導線之間均隔一定的距離)兩種形式; 多層繞組有分層平繞、亂繞、蜂房式繞法等多種。

3.磁心與磁棒 磁心與磁棒一般采用鎳鋅鐵氧體(NX 系列)或錳鋅鐵氧體(MX 系列)等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多種形狀。

4.鐵心 鐵心材料主要有硅鋼片、坡莫合金等，其外形多為“E”型。

5.屏蔽罩 為避免有些電感器在工作時產生的磁場影響其它電路及元器件正常工作，就為其增加了金屬屏幕罩(例如半導體收音機的振蕩線圈等)。采用屏蔽罩的電感器，會增加線圈的損耗，使 Q 值降低。

6.封裝材料 有些電感器(如色碼電感器、色環電感器等)繞制好后，用封裝材料將線圈和磁心等密封起來。封裝材料采用塑料或環氧樹脂等。

(二)小型固定電感器 小型固定電感器通常是用漆包線在磁心上直接繞制而成，主要用在濾波、振蕩、陷波、延遲等電路中，它有密封式和非密封式兩種封裝形式，兩種形式又都有立式和臥式兩種外形結構。

1.立式密封固定電感器 立式密封固定電感器采用同向型引腳，國產有LG 和 LG2 等系列電感器，其電感量范圍為0.1~2200μH(直標在外殼上)，額定工作電流為0.05~1.6A，誤差范圍為±5%~±10%。進口有 TDK 系列色碼電感器，其電感量用色點標在電感器表面。

2.臥式密封固定電感器 臥式密封固定電感器采用軸向型引腳，國產有 LG1、LGA、LGX 等系列。LG1系列電感器的電感量范圍為0.1~22000μH(直標在外殼上)，額定工作電流為0.05~1.6A，誤差范圍為±5%~±10%。LGA 系列電感器采用超小型結構，外形與 1/2W 色環電阻器相似，其電感量范圍為 0.22~100μH(用色環標在外殼上)，額定電流為0.09~0.4A。 例如LGX系列色碼電感器也為小型封裝結構，其電感量范圍為 0.1~10000μH，額客電流分為 50mA、150mA、300mA 和1.6A 四種規格。

(三)可調電感器 常用的可調電感器有半導體收音機用振蕩線圈、電視機用行振蕩線圈、行線性線圈、中頻陷波線圈、音響用頻率補償線圈、阻波線圈等。
